ремонт мягкой кровли

Основное гидроизоляционное покрытие. Ремонт мягкой кровли. Защита кровельного покрытия. В этой статье мы предлагаем методику ремонта мягкой кровли из рулонных материалов с использованием полимерных составов «Полибилд». Широко распространённые кровли, выполненные из рулонных материалов, не отличаются высокой надёжностью. Они периодически требуют к себе внимания, трудовых ресурсов и финансовых вложений для поддержания их в рабочем состоянии. Мы предлагаем простой и экономически эффективный способ ведения кровельных работ. Наша технология позволяет не только проводить профилактику или ремонт мягкой кровли на участках, испытывающих повышенные нагрузки или уже имеющие повреждения кровельного ковра, но и полностью выполнить гидроизоляцию кровли.

Настоящее техническое предложение разработано на основании ТКП 45-5.08-277-2013, ТКП 45-1.03-161-2009* (02250), «Руководства по устройству и ремонту кровельных и гидроизоляционных покрытий бутилкаучуковыми и полимерными материалами производства компании «Полибилд»» Р5.08.164-2016.

Преимущества мастичных кровельных систем

Такая технология более прогрессивна и надёжна тем, что, в отличие от систем из рулонных материалов, создают бесшовные однородные гидроизоляционные покрытия, повторяющие конфигурацию поверхности кровли. Это преимущество особенно актуально для сложных кровель, имеющих значительное количество выступающих частей инженерного оборудования. При этом устройство примыканий из рулонных материалов приводит к существенному увеличению трудозатрат и снижению надёжности кровли в целом.

К достоинствам мастичных покрытий следует отнести также их цельноприклеенность. Это обеспечивает устойчивость к ветровым нагрузкам и препятствует прониканию воды под покрытие при его повреждении. Покрытия из полимерных мастик формируется за счёт процесса полимеризации после нанесения их на поверхность, и отличаются улучшенными техническими характеристиками. Системы мастичной гидроизоляции разработаны на основе бутилкаучуковой и полиуретановой мастик холодного нанесения. Покрытия из данных мастик обладают высокими гидроизоляционными, механическими и эксплуатационными характеристиками. Они обеспечивают более эффективное решение по сравнению с покрытиями из рулонных материалов.

Армирование

Включения в системы сплошного армирующего слоя из специального каландрированного геотекстиля на полиэфирной основе или стеклосетки позволяет добиться ряда преимуществ в технологии нанесения и эксплуатации покрытий и визуальном контроле за их состоянием. При этом улучшается стойкость к трещинообразованию в основании, повышается прочность на прокол и раздир.

Здесь в качестве сплошного армирующего слоя используется готовое рулонное покрытие, которое уже армировано полиэфирным волокном или стеклосеткой. При этом достигается необходимая толщина и прочность гидроизоляции кровли. Дополнительное армирование геотекстилем или стеклосеткой производится при устройстве примыканий листов рулонного покрытия, а также примыканий к аэраторам, выступающим частям конструкций, стен и парапетов. Такое покрытие обеспечивает срок эксплуатации кровли, ограниченный качественными характеристиками конкретного рулонного материала. Это предполагает в дальнейшем минимальную нагрузку при обслуживании кровли.

Для значительного увеличения сроков эксплуатации – от 10 лет и более, возможности безопасного обслуживания кровли, необходима дополнительная защита гидроизоляционного ковра от воздействия УФ, механического и климатического воздействия. Для этого открытые участки рулонного кровельного ковра требуется модифицировать — покрыть жидкой резиной Ультрасил за 2-3 прохода, затем нанести усиливающий слой полимерной мастики Полилайн-04 и покрыть свето- и цветостойкой полиуретановой эмалью «Полилайн-51» или «Ультралайн-11». Цвет финишного покрытия подбирается по RAL.

Предлагаемая система имеет высокую ремонтопригодность при минимальных затратах. При производстве работ на разных этапах возможны временные разрывы между технологически законченными этапами.

Технология производства работ по ремонту мягкой кровли

Подготовительные работы

произвести очистку поверхности от мусора, растительности, прочих загрязнений с применением скребков, щёток, веников. промышленного пылесоса;
удалить наплывы из старого битума, смолы;
выполнить, при необходимости, понижение уровня кровельного ковра относительно водоразделов путём демонтажа верхних слоёв рулонного покрытия по линии размещения существующих водоприёмных воронок с организацией уклонов в их сторону;
произвести разборку гидроизоляционного покрытия в месте установки воронки ниже уровня линии понижения (п.1.3.) диаметром 400-600 мм;
выверить при помощи правила и уровня уклоны водооттока от водоразделов в сторону водоприёмных воронок, отметить возвышения, бугры и срезать их при помощи ручного инструмента (нож, топор);
вскрыть и просушить вздутия (пузыри). После просушки приклеить на полимерный состав на прежнее место. Работу необходимо выстроить таким образом, чтобы вскрытие и приклеивание намеченных участков производилось с минимальным временным интервалом, с учётом метеорологической ситуации во избежание затопления нижних уровней;
очистить поверхность с применением пылесоса.

Очистка и выравнивание основания

приклеить вскрытые и ОЧИЩЕННЫЕ ОТ МУСОРА участки на полимерный состав. В случаях, когда основание (стяжка) разрушилась с образованием углубления, произвести ремонт с заполнением полости ремонтным составом;
на тщательно очищенную от мусора поверхность валиком и кистями нанести жидкую резину Ультрасил, подготовленный согласно инструкции с расходом 0,3-0,5 кг/кв. м. Средний расход зависит от рельефа поверхности, температуры окружающего воздуха, навыков специалиста. Нанесение производить тонким слоем, хорошо раскатывая материал;
приготовить ремонтный состав из резиновой крошки фракции 2-4 мм и полиуретанового вяжущего «Полилайн-06» в соотношении 18 кг крошки на 7 кг вяжущего и произвести им выравнивание основания ремонтным составом:

распределить ремонтный состав по поверхности (как цементно-песчаную стяжку) при помощи строительного прави´ла и уровня, придерживая и продвигая поступательно-возвратными движениями строительную рейку-прави´ло. Необходимо следить за тем, чтобы заполнялись все ямки и впадины. Указанную операцию лучше производить вдвоём, используя прави´ло максимально возможной длины. Для контроля уклона ремонтную смесь следует укладывать от ендов и воронок в сторону водораздела (конька) с сохранением уклонов, обеспечивающих сток воды;
прикатать уложенную смесь сухим валиком с незначительным прижимным усилием, после чего оставить до полной полимеризации;
на заранее отмеченные места приставить аэраторы, при необходимости, приклеить на полимерный состав;
для увеличения прочности на разрыв, на выровненную поверхность свежеуложенного ремонтного состава уложить стеклосетку. В местах повышенных нагрузок сетку лучше уложить в несколько слоёв. Затем приклеить рулонное покрытие. В качестве клеящегося состава на подсохшую поверхность использовать бутилкаучуковую мастику «Ультрасил» или однокомпонентный полиуретановый состав «Полилайн-04». Приклеивание производить встык, прикатывая рулоны сухим валиком с прижимным усилием, либо внахлёст, с заведением края верхнего листа на нижний на 100 мм. Приклеивание внахлёст влечёт за собой повышенный расход рулонного покрытия, но в нестабильных погодных условиях уменьшает риск протечек по швам примыканий листов рулонного ковра. Расход мастики «Ультрасил» для приклеивания составляет 0,65- 1,00 кг/кв. м в зависимости от рельефа и пористости основания.

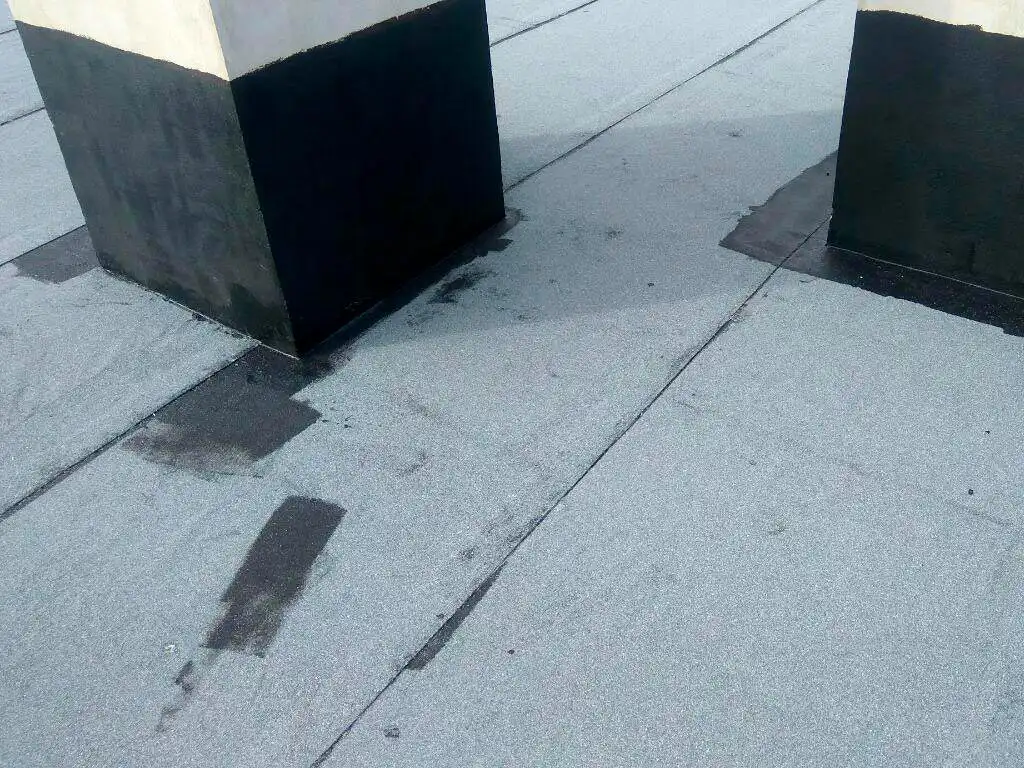

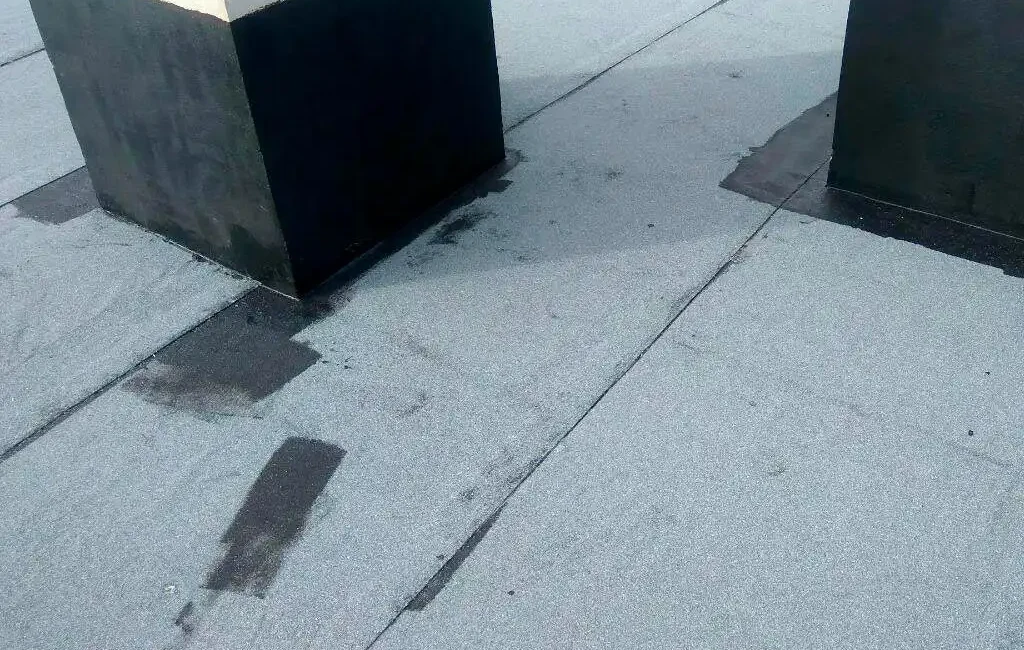

Гидроизоляция примыканий

Эта работа производится путём наклеивания аппликаций из геотекстиля с «втапливанием» в полиуретановый состав. Затем места примыканий покрываются этим же составом. Примыкания следует выполнять с захватом по обеим сторонам стыкующихся поверхностей не менее 50 мм с каждой стороны:
места примыканий праймируют жидкой резиной «Ультрасил» с расходом 0,3-0,5 кг/кв. м. Средний расход зависит от рельефа поверхности, температуры окружающего воздуха, навыков специалиста. Наносить следует малярными кистями и нитяным валиком для красок на растворителях со средним ворсом. Нанесение можно производить механическим способом, используя агрегат безвоздушного распыления. Для этого мастику «Ультрасил» необходимо разбавить нефтяным растворителем (толуол, сольвент, уайт-спирит). Растворитель добавляют из расчёта не более 15% его от массы основного гидроизоляционного состава. После нанесения оставляют для полимеризации на срок не менее 4-х часов;
на праймированную поверхность нанести подготовленный согласно инструкции однокомпонентный полиуретановый состав «Полилайн-04» с расходом 0,6-1,0 кг/кв.м. Спустя 40-50 минут втопить в него полотно из стеклосетки с ячейкой 2-5 мм или геотекстиля необходимого размера. Затем полотно прикатать сухим валиком и оставить до полной полимеризации состава;
после высыхания поверхность следует внимательно осмотреть, при обнаружении дефектов в приклеивании, их поправляют. Небольшие морщины и пузыри срезают малярным ножом, большие участки разрезают и приклеивают к поверхности, прижимая гнётом;
нанести следующий слой «Полилайн-04» с расходом 0,6-1,0 кг/кв.м;
Произвести осмотр поверхности. Исправить обнаруженные дефекты.

Внимание После полимеризации второго слоя рекомендуется дополнительное нанесение мастики Полилайн-04. В местах повышенных нагрузок это нанесение является обязательным!

Защита кровельного ковра

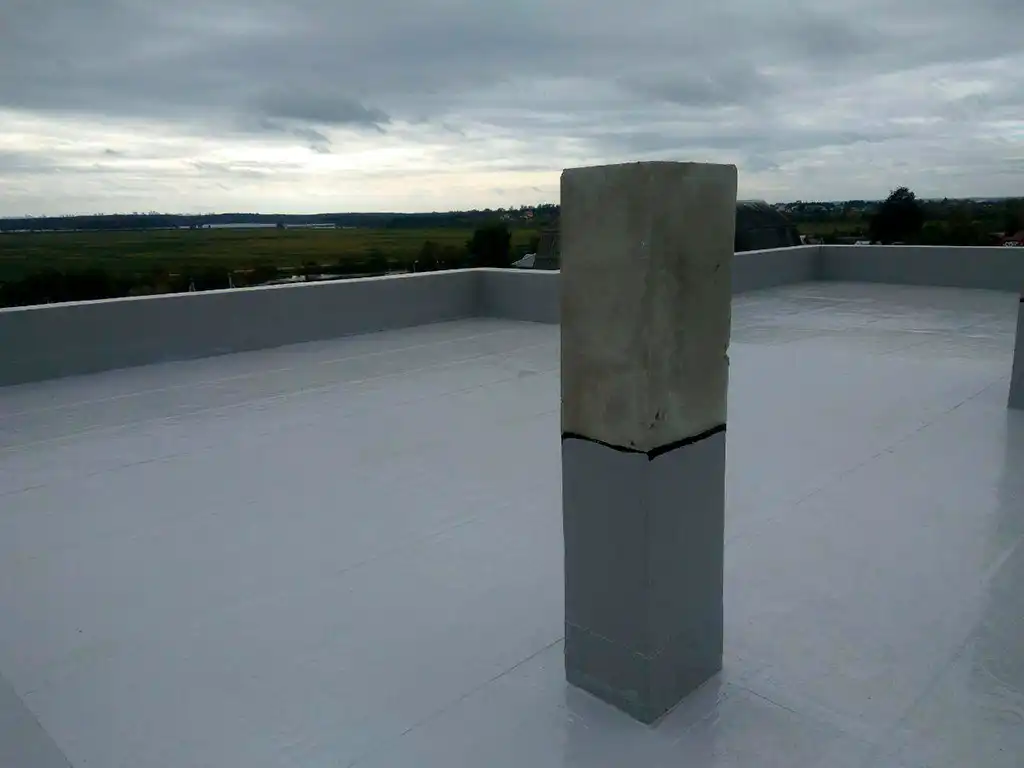

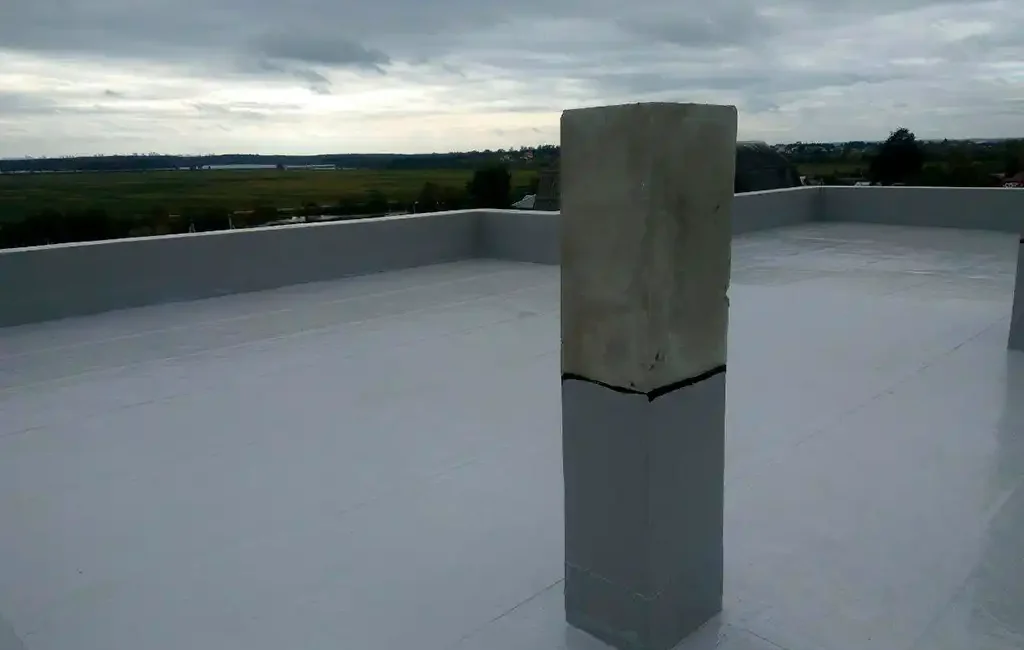

Ремонт мягкой кровли был бы не завершённым без мероприятий по сохранению выполненной работы. Поверхность кровли надо защищать от воздействия УФ-лучей. Для этого применяются полимерные кровельные мастики Полилайн-03, Полилайн-04, полиуретановые лаки Полилайн-51, Ультралайн-11. Также необходимо контролировать правильные уклоны, влажность подкровельного пространства. Все эти мероприятия существенно продлевают срок эксплуатации отремонтированной кровли.

нанести подготовленную бутилкаучуковую мастику «Ультрасил» на поверхность гидроизоляционного ковра, кроме мест, где выполнялись работы по устройству примыканий с покрытием однокомпонентным гидроизоляционным составом «Полилайн-04». Нанесение произвести за 2 раза с расходом материала 0,33-0,35 кг/кв. м за один проход;
на всю поверхность выполненной гидроизоляции нанести защитный слой «Полилайн-04» с расходом 0,45-0,50 кг/кв. м;
выполнить, при необходимости, понижение уровня кровельного ковра относительно водоразделов путём демонтажа верхних слоёв рулонного покрытия по линии размещения существующих водоприёмных воронок с организацией уклонов в их сторону;
на всю поверхность выполненной гидроизоляции нанести защитную полиуретановую двухкомпонентную эмаль «Ультралайн-11», либо защитный полиуретановый состав «Полилайн-03». Расход материала составляет 0,12-0,15 кг/кв. м. Цвет покрытия выбирается по RAL. После выполнения работ производится визуальный осмотр кровли. При обнаружении дефектов их следует устранить. Врезать аэраторы (дефлекторы) для просушки подкровельного пространства из расчёта 1 шт. на 60-80 кв.м кровельного ковра. Работы по устройству мастичных кровельных покрытий должны выполняться с соблюдением требований ТКП 45-5.08-277-2013, ТКП 45-1.03-161-2009* (02250).
